导轨式液压升降货梯使用说明书

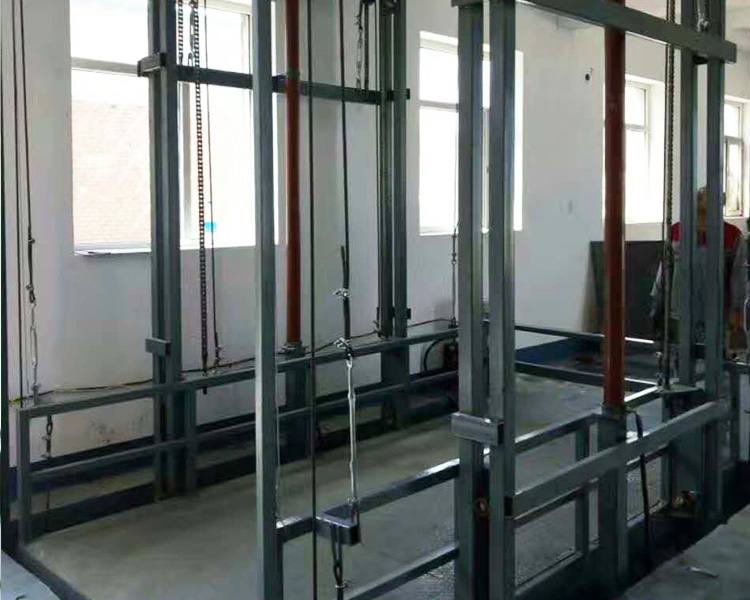

一、导轨式液压升降平台是一种非剪叉式液压升降平台，用于一、二、三层楼层间的货物传输，低高度仅150-300mm，适用于不能开挖地坑的场合，同时无须上部吊顶，液压驱动升降，动作平稳，操作简单可靠，让楼层间货物的传输经济、轻松。

二、平台结构简介

1、  改系列平台通过液压缸的伸缩、链轮放大传动完成升降作业，动作效率高，安全系数大；平台升降采用导靴与导向轮相结合，从而保证了升降动作平稳可靠。

2、  液压系统是该设备的重要组成部分，为解决液压系统的渗漏问题，改设备采用优质原装泵站（包括电机），该类泵站采用螺纹插装阀与电磁阀相结合的结构，采用密封性能很好的锥密封，将单向阀、电磁卸荷阀、溢流阀、节流阀集成在同一阀体上，通过特制法兰与电机和齿轮泵联结，真正实现了零泄漏；液压缸安装防爆阀，能有效控制油管破裂导致的工作台急剧下降。

3、  电气控制系统：设备控制为一、二楼单独控制，升降互锁，以免出现误动作。

三、使用说明

1、  初次使用或闲置时间较长后使用时，首先检查各润滑部位的润滑、液压喜用的密封、电器系统的连接，确认无异常后通电作业。

2、  按“上升”按钮，电机启动，液压系统工作，平台起升，升到限定高度，限位开关动作，平台停在额定高度。上升过程中，可随时按“停止”按钮，平台停在任意高度。

3、  按“下降”按钮（此时电机不启动），电磁阀接通卸荷回路，液压系统回油，平台下降，到达限定低位置，下限位开关动作，平台停止下降，下降过程中，看随时按“停止”按钮，平台停在任意高度。

4、  工作完毕、断开电源。

四、升降货梯注意事项及维护保养

1、  严禁超载、超高作业；尽量避免偏载。

2、  润部位（链条、导向轮、油缸耳环）要经常加注润滑脂。

3、  当升降警示灯亮时，严禁非工作层操作平台升降，以免发生危险。

4、  此平台为载货平台，轿厢内严禁上人。

5、  也好保持液压油清洁，避免混入杂质影响系统正常工作，液压系统每半年更换一次液压油，夏季用N46抗磨液压油，冬季用N32抗磨液压油。

4、  易损件明细

五、轴承：6210（链轮） 链条：TG16A（节距25.4） 导向轨：16#标准槽钢
